壓縮室壓強(qiáng)和轉(zhuǎn)子轉(zhuǎn)速對破碎機(jī)產(chǎn)品粒徑分布的影響

使用破碎機(jī)就需要對破碎機(jī)的性能有比較深入的了解，下面就來介紹下壓縮室壓強(qiáng)和轉(zhuǎn)子轉(zhuǎn)速對破碎機(jī)產(chǎn)品粒徑分布的影響，幫你進(jìn)一步了解破碎機(jī)。

在不同壓強(qiáng)條件下進(jìn)行破碎試驗(yàn)，產(chǎn)品的粒徑分布分別如圖1，圖2 ，圖3，圖4，圖5所示。

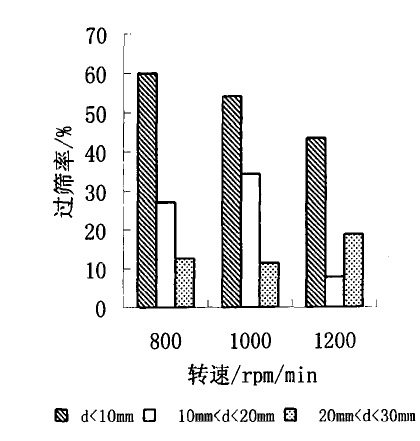

圖1 壓強(qiáng)為30Mpa時(shí)的產(chǎn)品粒徑分布

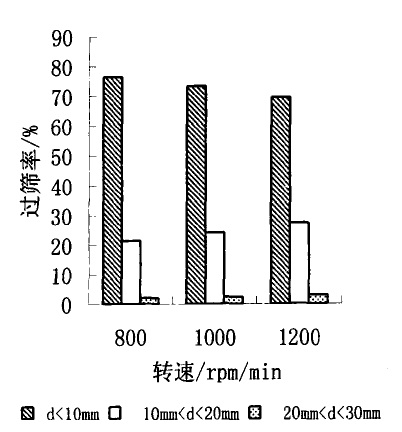

圖2 壓強(qiáng)為40Mpa時(shí)的產(chǎn)品粒徑分布

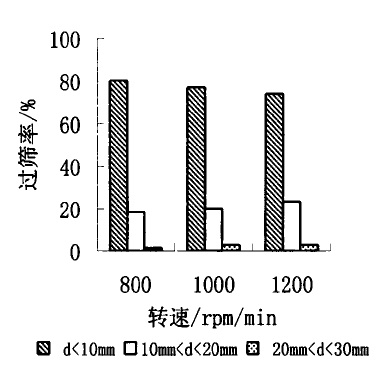

圖3壓強(qiáng)為50Mpa時(shí)的產(chǎn)品粒徑分布

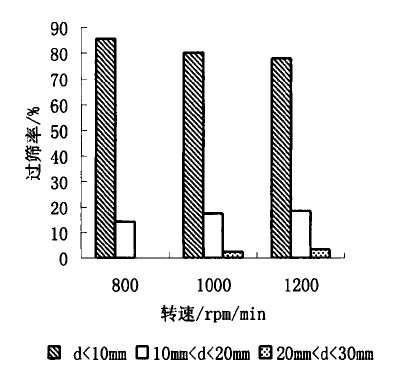

圖4壓強(qiáng)為60Mpa時(shí)的產(chǎn)品粒徑分布

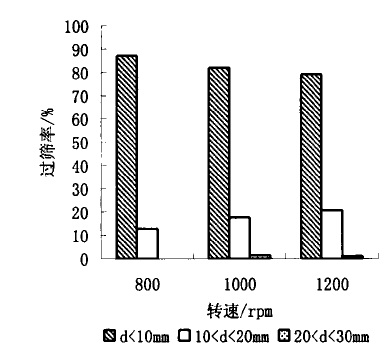

圖5壓強(qiáng)為70MPa時(shí)的產(chǎn)品粒徑分布

有上面這些圖可以看出：在壓強(qiáng)一定的條件下，轉(zhuǎn)子轉(zhuǎn)速越高，小粒(d<10mm)的顆粒含量越小，大顆粒(10mm

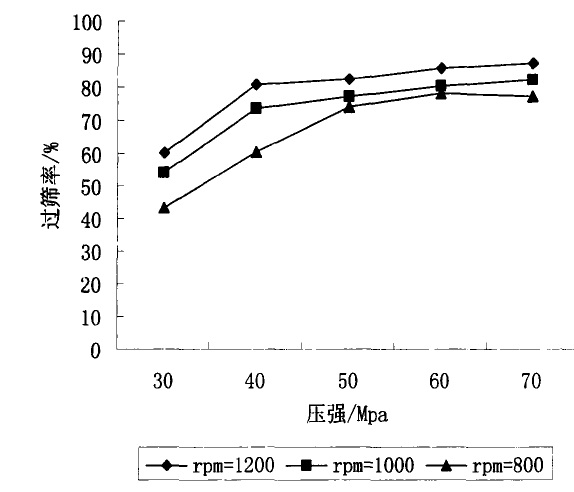

壓強(qiáng)和轉(zhuǎn)速對產(chǎn)品小顆粒含量的影響

從這個(gè)圖中我們可以看出：在破碎過程中受到的壓強(qiáng)越大，破碎效果越好，小粒徑(d<10mm)的質(zhì)量百分含量越高。在同一轉(zhuǎn)速條件下(800rpm/min)，壓強(qiáng)為30MPa時(shí)垃圾破碎后的過篩率(篩孔孔徑10mm)為60.1%，壓強(qiáng)為70Mpa時(shí)的過篩率為87.2%。這是因?yàn)椋趬嚎s狀態(tài)下進(jìn)行破碎時(shí)，由于受到來自多個(gè)方向的壓力，垃圾的塑性變形受到了限制，壓力越大塑性變形越小，垃圾的應(yīng)力狀態(tài)相對來說更接近于純剪切，從而使產(chǎn)品的粒徑分布更均勻，破碎效果更好。
